2006년 F-18c Hornet (Blue Angel)















   추력관(thrust tube)의 제작중 (우측의 추력관은 아직 홑겹 상태임)








   추력관(thrust tube) 완성 !!

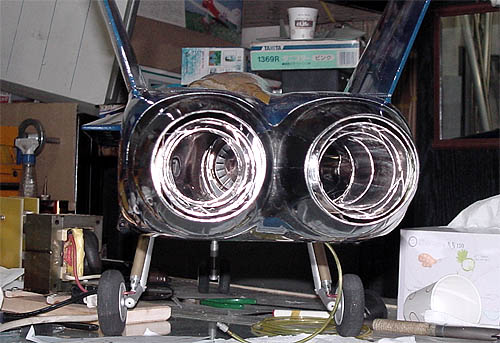

   완성된 3중 열차단 냉각 구조의 추력관을 F-18에 장착한 모습
   안쪽에 터빈의 모습이 보입니다.

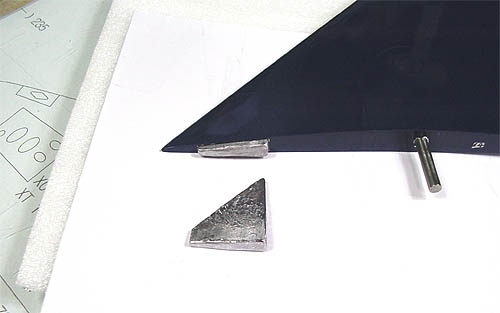

   All moving tail에 설치한 웨이트 밸런스 (납으로 주조하여 장착)

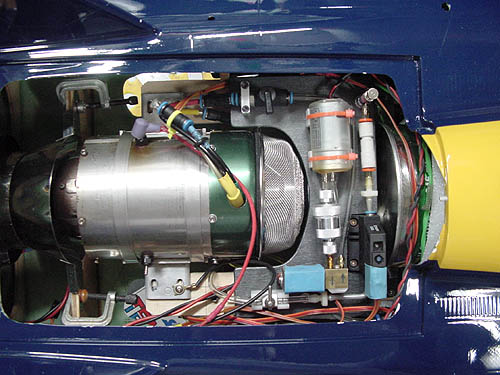

   터빈엔진의 시험 장착

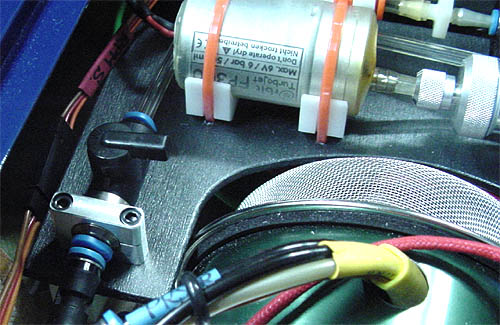

    연료밸브, 연료 펌프 등의 전용 마운트 사용

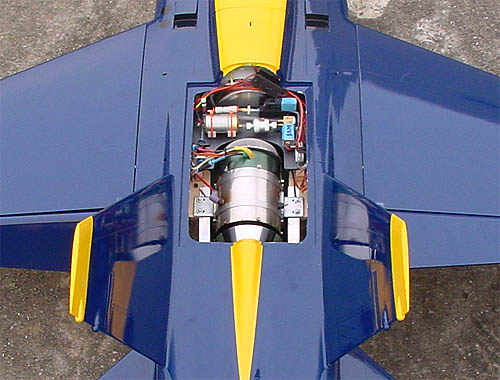

    기자재가 완전 탑재된 엔진룸










    엔진룸의 다른 각도 View










    고온 배기가스 열방출과 동체에의 열전도 방지시험을 성공적으로 마치고 ...

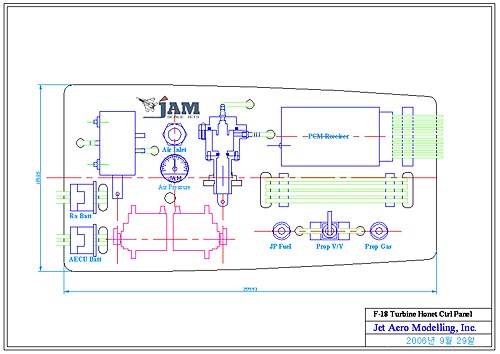

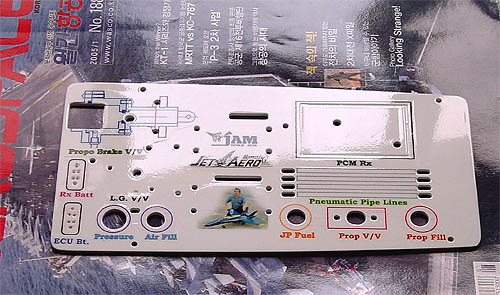

   콘트롤 패널 레이아웃 도면












  최종확정된 메인제어패널 (Main Control Panel)

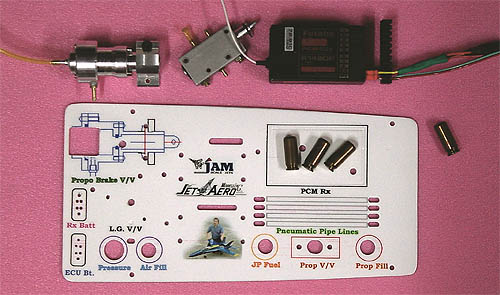

  윗 사진의 좌상부분부터 직접 설계/제작한 프로포셔널 브레이크밸브,

  UP사의 어드저스터블 밸브,  후타바 149DP 수신기(하이/로우채널 겸용)

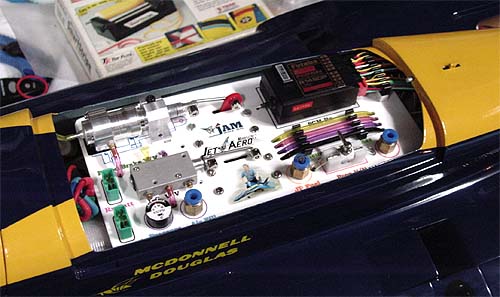

 기자재가 장착된 메인제어패널 (Main Control Panel)

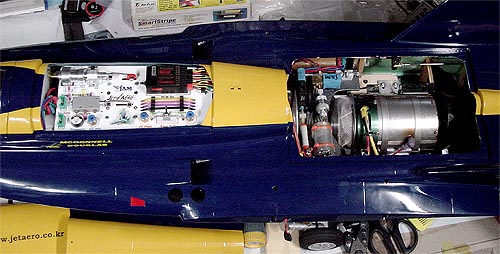

 메인 제어패널 (Main Control Panel)과 엔진룸










 시험비행 하던 날
